各種電気錠の紹介

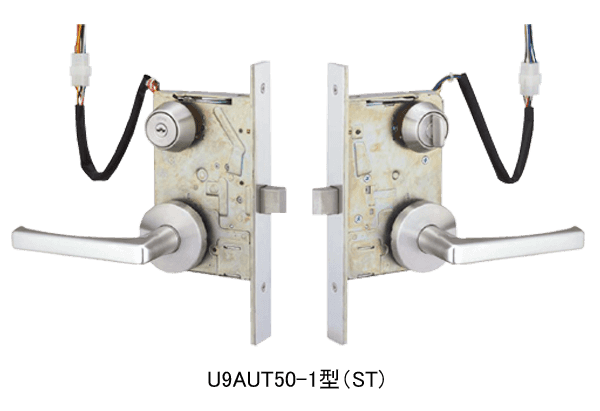

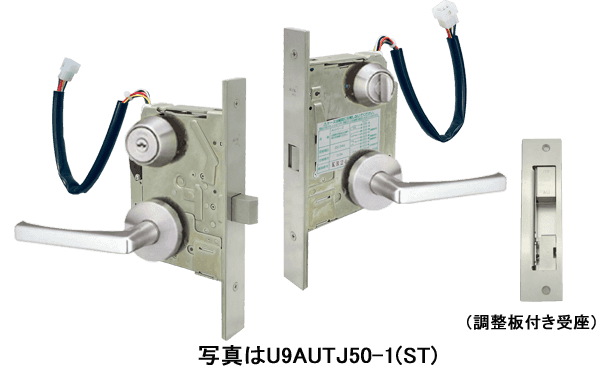

ＡＵシリーズ
機能切替型電気錠（AUS除く）
動作：通電時解錠型／施錠型（切替可能）用途：マンション共用玄関／ビル通用口／非常口等
●施工・取付時に通電時解錠または通電時施錠の機能を選択・切替できます。
●AUT,AUTA,AUR,AURAは同一ケースです。
●仕様
| 名称 | 適用 | |
|---|---|---|
| バックセット（mm） | 76・100 | |
| ケース深さ（mm） | （76）104・（100）128 | |
| スペーシング（mm） | 95 | |
| 扉厚可能範囲
(mm以上〜mm以下) |
ノブ | 33〜41・42〜49・50〜57・58〜65 |
| レバー | 33〜34・35・36〜37・38〜39・40〜41 42以上も2mm単位で65mmまで | |
設定スイッチで、錠種、機能を設定します。（下図）
１）中央のスイッチ：Ｔ型（通電時解錠）にする場合は上で、Ｒ型（通電時施錠型）にする場合は、下にします。
２）左右のスイッチ（アンチパニック機能設定）：向かって左側を下にすると左側が、右側を下にすると右側がアンチパニック機能になります。
【注意事項】
１）設定後は、スイッチ押えを確実にはめ込んでください。
１）設定スイッチの変更は必ず電気錠操作盤の電源を切った（OFFした）状態で行ってください。
２）設定スイッチの変更が終了したら、電気錠操作盤の電源を入れ（ONにし）錠種の設定操作してください。
※アンチパニック機能とは、サムターンを回さなくてもノブやレバーを下げるだけで解錠、開扉できる機能です。
設定スイッチパターンは６種類
AUシリーズ（AUS除く）カタログ（675.8ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です

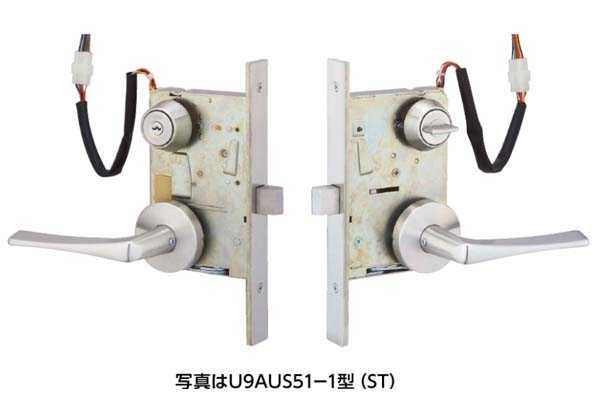

ＡＵＳ 玄関用電気錠（瞬時通電施解錠型）
動作：瞬時通電施解錠型用途：オフィス出入口／玄関等
●瞬時通電により施錠または解錠します。
●停電時は停電前の状態のままです。停電中は、キーまたはサムターンで施解錠操作が可能です。
●仕様
| 名称 | 適用 | |
|---|---|---|
| バックセット（mm） | 76・100（受注生産品） | |
| ケース深さ（mm） | （76）104・（100）128 | |
| スペーシング（mm） | 95 | |
| 扉厚可能範囲
(mm以上〜mm以下) |
ノブ | 33〜41・42〜49・50〜57・58〜65 |
| レバー | 33〜34・35・36〜37・38〜39・40〜41 42以上も2mm単位で65mmまで | |
AUSカタログ（426.4ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です

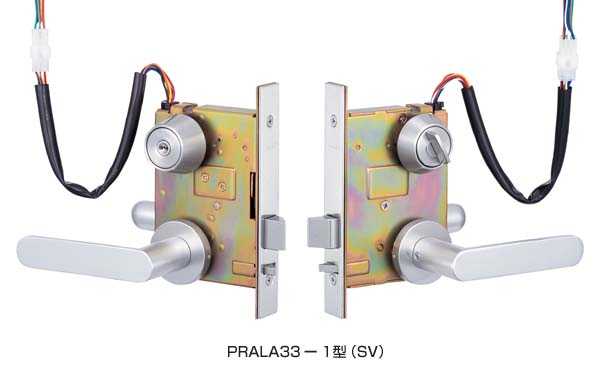

ＡＬＡ
瞬時通電施解錠型電気錠
動作：瞬時通電施解錠型用途：住宅玄関等
●通電極性により施錠または解錠するレバーハンドルタイプの電気錠です。
●停電時は停電前の状態のままです。
●LAシリーズと同一切欠です。（バックセット64mmのみ）
●仕様
| 名称 | 適用 | |
|---|---|---|
| バックセット（mm） | 64 | |
| ケース深さ（mm） | 95 | |
| スペーシング（mm） | 80 | |
| 扉厚可能範囲
(mm以上〜mm以下) |
ノブ | 制定なし |
| レバー | 29〜32・33〜41・42〜49・50〜57・58〜65 | |
ALAカタログ（332.6ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です

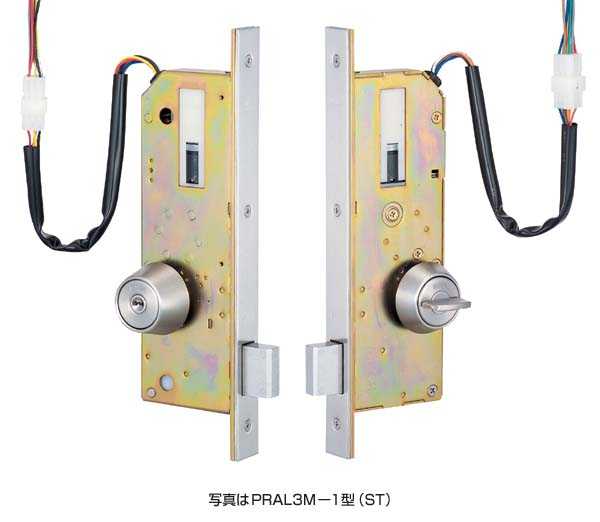

ＡＬ３Ｍ
モーター施解錠型電気錠
動作：モーター施解錠型用途：マンション共用玄関/オフィス出入口/非常口等
●通電によりモーターを動かして施解錠できる本締電気錠です。
●停電時は停電前の状態のままです。
●防滴仕様もあります。（AL3MWP）
●仕様
| 名称 | 適用 | |
|---|---|---|
| バックセット（mm） | 38・51・64 | |
| ケース深さ（mm） | （38）59・（51）72・（64）85 | |
| 扉厚可能範囲(mm以上〜mm以下) | 33〜41・42〜49・50〜57・58〜65 | |
AL3Mカタログ（578.3ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＡＬ４Ｍ（AL3Mの後継機種）
新型モーター施解錠型電気錠
動作：モーター施解錠型用途：マンション共用玄関/オフィス出入口/非常口等
●通電によりモーターを動かして施解錠できる本締電気錠です。
●停電時は停電前の状態のままです。
●防滴仕様です。（錠本体のみ）
●AL3MからAL4Mの変更点
| 項目 | AL3M | AL4M |
|---|---|---|
| 防水性能 | AL3M（なし）AL3MWP（JIS保護等級2級） | JIS保護等級3級） |
| 施解錠速度 | 0.8秒 | 0.5秒（40％改善） |
| ケース深さ（mm） | BS38=59、BS51=72、BS64=85 | BS38=57、BS51=70、BS64=83 |
| その他（AL4Mは） | １）ディスイクシリンダー用のケースはありません。 ２）ストライクはAL3Mのストライクを使用します。 ３）発売時期予定日：BS38=2022年4月1日、BS51とBS64=2022年10月1日 |
|
●防水性能保護等級（JIS C 0920）の規定
| 日本工業規格（JIS）において、電気機械器具の外郭による保護等級（JIS C 0920）として防水の程度についての規定があります。 | ||
| 保護等級 | 種類 | 意味 |
|---|---|---|
| ２級 | 防滴II形 | 垂直より左右15°以内からの降雨によって有害な影響を受けない。 |
| ３級 | 防雨形 | 垂直より左右60°以内からの降雨によって有害な影響を受けない。 |
●仕様
| 名称 | 適用 | |
|---|---|---|
| バックセット（mm） | 38・51・64 | |
| ケース深さ（mm） | BS38=57、BS51=70、BS64=83 | |
| 扉厚可能範囲(mm以上〜mm以下) | 33〜41・42〜49・50〜57・58〜65 | |
AL4Mカタログ（471.3ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＡＬN（狭框用モーター錠）※新製品
狭框用モーター施解錠型電気錠（新製品）
動作：モーター施解錠型用途：店舗出入口/住宅勝手口等の狭框扉
●バックセット26mmのため、狭框アルミ扉に最適です。
●外開き扉のみ使用可能です。（外開き扉に使用すると戸当たりにシリンダーが干渉するためご使用ないなれません。）
●通電によりモーターを動かして施錠または解錠します。
●キーまたはサムターンで施解錠できます。
●JIS C0920保護等級３（防雨型）の防水性能を有しています。
●防水性能保護等級（JIS C 0920）の規定
| 日本工業規格（JIS）において、電気機械器具の外郭による保護等級（JIS C 0920）として防水の程度についての規定があります。 | ||
| 保護等級 | 種類 | 意味 |
|---|---|---|
| ２級 | 防滴II形 | 垂直より左右15°以内からの降雨によって有害な影響を受けない。 |
| ３級 | 防雨形 | 垂直より左右60°以内からの降雨によって有害な影響を受けない。 |
●仕様
| 名称 | 適用 | |
|---|---|---|
| バックセット（mm） | 26のみ | |
| ケース深さ（mm） | 44 | |
| 扉厚可能範囲(mm以上〜mm以下) | 33〜42のみ | |
ALNカタログ（514ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です

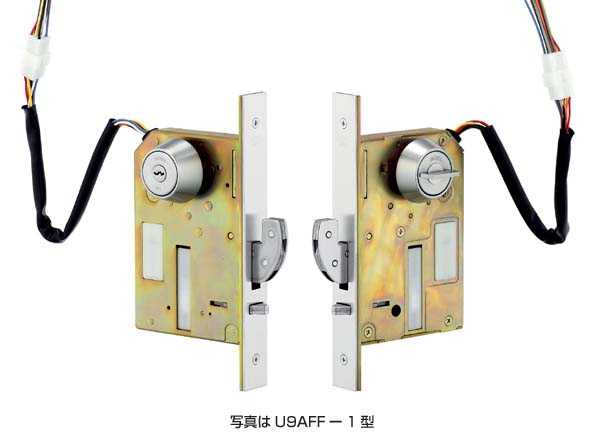

ＡＦＧ（AFFの後継機種）
モーター施解錠型引戸用電気錠
動作：モーター施解錠型用途：マンション共用玄関/オフィス出入口/非常口等
●通電によりモーターを動かして施解錠できる本締電気錠です。
●鎌がストライクに収まりやすくなりました。
●停電時は停電前の状態のままです。
●JIS C0920保護等級3（防雨型）の防水性能を有しています。
●仕様
| 名称 | 適用 | |
|---|---|---|
| バックセット（mm） | 51 | |
| ケース深さ（mm） | 100 | |
| 扉厚可能範囲(mm以上〜mm以下) | 33〜41・42〜49・50〜57・58〜65 | |
●AFFとAFGの違い
| 項目 ／ 型式 | AFF | AFG | |
|---|---|---|---|
| 防水性能 | なし | ＩＰＸ３／防雨性能 | |
| トリガー | 金属製 | 樹脂製 | |
AFGカタログ（422.6ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です

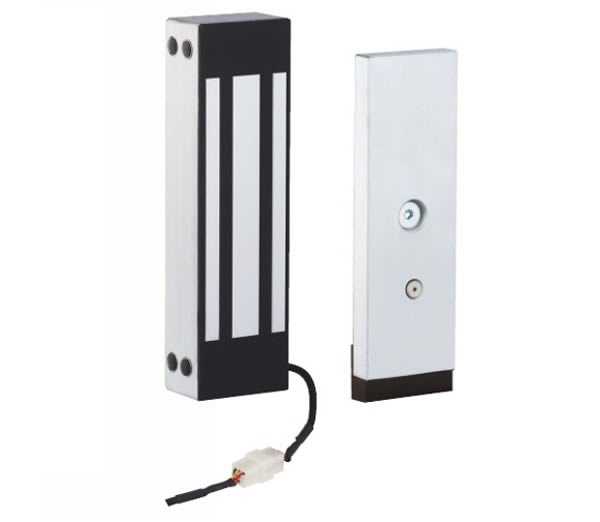

ＥＭ2Ｌ600（新型）
動作：通電時施錠型（電磁石式） 用途：門扉、非常口扉等
●電磁ロック本体と、ストライクプレートを取り付けて強力な電磁石でロックします。
●防水性能はJIS C0920保護等級6（耐水型）、防塵性能はJIS C0920保護等級6（耐塵型）を有しています。
●仕様
| 名称 | 適用 | |
|---|---|---|
| 型式 | EM2L600 | 吸着力250kgf以上（kgfとは物体に掛る力を表し、kgは物体の質量を表します） |
| 扉厚可能範囲(mm以上〜mm以下) | 36〜55（ストライクプレートを扉に挟み込む取付の場合） | |
| 使用温度範囲（℃） | -10〜+50（氷結、結露なきこと） | |
| 作動範囲 | 中心位置から長方向±9mm以内、短方向±4mm以内 | |
| 材質／仕上 | 本体：SUS304 ヘアーライン仕上げ ストライクプレート：炭素鋼 亜鉛メッキ仕上 | |
| 重量 | 本体一式：約2.5kg 取付板：約0.14㎏ L型ブラケット：約0.35kg Z型ブラケット：約0.6kg | |
EM2Lカタログ（413.1ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＡＰＰ
プッシュプル型電気錠
動作：通電時解錠型／施錠型（切替可能）
用途：マンション共用玄関／ビル通用口／非常口等
●プッシュプル操作（バーハンドルを「押す・引く」）だけの動作で扉を開けられます。
●アンチパニック機能付に設定すると、施錠状態でも室内側からはワンアクションで解錠・開扉を行うことができます。
●施工・取付時に、通電時解錠または通電時施錠の機能を選択・切替できます。APPT,APPTA,APPR,APPRAは同一ケースです。錠のフロント部に内蔵されたスイッチで、機能の切り替えが簡単に行えます。
●仕様
| 名称 | 適用 | |
|---|---|---|
| バックセット（mm） | 38 | |
| ケース深さ（mm） | 64 | |
| 扉厚可能範囲(mm以上〜mm以下) | 33〜33・34〜35・36〜37・38〜39・40〜41・42〜43・44〜45・46〜47・48〜49 50〜51・52〜53・54〜55・56〜57・58〜59・60〜61・62〜63・64〜67 |
|
| ※本製品は特に扉厚が重要になりますので、ご用命の節は正確な寸法をお知らせ下さい。
※扉厚により、加算額が変わります。
※左右勝手は共通で使用出来ますが、内開きの場合は型式に「Ｎ」のついたタイプになります。 |
||
APPカタログ（618.4ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＡＰＢＴ／Ｒ「ost ARK」
プッシュオープンバー型電気錠
動作：通電時解錠型／施錠型（切替可能）
用途：公共施設／ビル通用口／非常口等
●パニック時を想定した大型施設に最適な非常口用電気錠で、バーを押すだけのワンアクションで解錠・開扉出来ます。
●プッシュオプンバーなら操作方法を知らない利用者でも簡単に避難出来ます。
●仕様
| 名称 | 適用 | |
|---|---|---|
| バックセット（mm） | 76 | |
| ケース深さ（mm） | 128 | |
| 扉厚可能範囲(mm以上〜mm以下) | 35・36〜37・38〜39・40〜41・42〜43・44〜45・46〜47・48〜49
50〜51・52〜53・54〜55・56〜57・58〜59・60〜61・62〜63・64〜65 |
|
| 左右勝手 | 共通 | |
APBカタログ（651.5ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
Panasonic社製電気錠操作器のよくある質問
Panasonic社電気錠操作器から美和ロック社製への変更
お問合せで、Panasonic社製の電気錠操作器とシークレットスイッチのシステム設置予定の現場があるが、電気錠が通電時解錠型（AUT型・AST型）などや通電時施錠型（AUR型・EML型など）が扉に設置されているので、なんとかならないか？との問い合わせが多々ありますので、ここに回答を掲載しました。
【回答】
１）電気錠をそのままの仕様で使う場合。
Panasonic社製の電気錠操作器では、瞬時通電施解錠型、モーター施解錠型の電気錠（Panasonic社対応電気錠）のみしか適応しませんので、
電気錠操作器とシークレットスイッチ一式を、連続通電対応の制御機器に交換する必要があります。
２）制御機器をそのままの仕様で使う場合。
電気錠を、Panasonic社対応電気錠に交換する必要があります。
【問題点】
１）電気錠をそのまま使用の場合は、制御機器の交換が必要になり交換機器にもよりますが配線系統が１系統から2系統にする必要があります。
２）電気錠をそのまま使用の場合は、制御機器の大きさや設置方法が変わってしまうなどの点がありますので、設置に工夫が必要です。
３）制御機器をそのまま使用の場合は、瞬時通電施解錠型、モーター施解錠型電気錠で良いか、既存扉に設置可能か、その建物の仕様にあっているのかの確認が必要です。
【対応策】
１）電気錠をそのまま使用の場合は、2系統の配線と、機器の大きさなどが違いますので設置を工夫する必要がありますが、美和ロック社の2線式電気錠操作盤（BAN-DS1など）とテンキー（TKU-003など）に交換する方法があります。
※Panasonic社製の使用例
※美和ロック社製品への交換例
各種通電金具の紹介

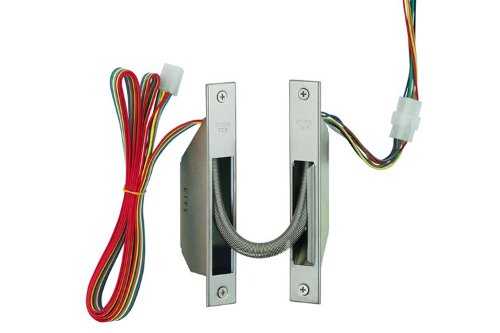

ＴＥＫ－９ＣＣ
【特徴】
●堀込型ですので、扉を閉めた状態では配線などは外観に出ません。
●枠側リード線が100mmでコネクタなしのTEK-9C型もあります。
TEK-9CC寸法図（81.7ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＴＥＰ－8
【特徴】
●取り付けやすい面付タイプです。
●ステンレス製の金属チューブでコードが覆われ配線が外観に出ません。
●金属チューブは樹脂コーティングされていて、扉への傷を軽減します。
●1個用スイッチボックスに取付可能なプレート付のため、施工が容易です。
●TEPー8型は3,200mmのコードが付属します。
（TEP型はコードが附属しません）
TEP-8寸法図（124.8ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＴＥＭ－8
【特徴】
●取り付けやすい面付タイプです。
●コードも2.800mmで扉内を通し、電気錠まで届きます。
●色は白（WH）と茶（BR）の２種類あります。
TEM-8寸法図（83.5ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ＴＥＲ－９ＣＣ
【特徴】
●ケーブルにストレスがかかることなく扉の動きに追随します。
●引戸用電気鎌錠AFF、外出確認電気錠AFFZ、外出確認錠FFZと組み合わせて使用します。
●ハンガー引戸にのみ取付けられます。
●最大開口寸法は1,460mmです。
TER-9CC寸法図（84.8ＫＢ）
TER-9CC取扱説明書（765.8ＫＢ）
PDFファイルをご覧になるには、Adobe® Reader®が必要です
電気錠配線ケーブルＤＥＮコード
【特徴】
●各機器の間の結線はすべてコネクタで行えます。
●被覆付なので配線が露出する場所の配線に適しています。
●線の本数によりDENコード9C、DENコード2Cの2種類があり配線本数はそれぞれ9本、2本です。
●長さは1m、2m、3m、5m、10m、15m、20m、30m、50mの9種類があります。
ＤＥＮコード寸法図（73.9ＫＢ）
